Tafelscheren

Höchste Solidität

Die robuste monolithische Struktur garantiert eine hohe Stabilität und Schnitt Strichgenauigkeit. Auch das Design mit höchster Funktionalität und Effizienz gefertigt, um die Wartung zu minimieren des Bedieners. VICLA wählt die besten Produkte um mit einer dauerhaften Lebensdauer und technologisch fortgeschritten die Maschinen sicherzustellen

Einfache Schnittstelle

Die Tafelscheren der Diamond-Serie sind mit numerischen Steuerungen ausgestattet, welche eine Verbesserung des Betriebs erlauben, indem die Bearbeitungszeiten und -kosten gesenkt werden.

Massgeschneiderte  Lösungen

Je nach Bedarf und zu jeder Zeit ist es möglich, der Tafelschere .DIAMOND einige wichtige Optionen hinzuzufügen, welche fähig sind, die Leistungen der Maschine zu erhöhen und stärken.

DIE PERFEKTE SYNTHESE ZWISCHEN EFFIZIENZ UND INNOVATION.

Die Tafelschere .DIAMOND ist das Resultat eines Projektes, das uns dazu geführt hat, Kreativität, Design und Innovation „made in Italy“ mit der ganzen Zuverlässigkeit Italienischen und europäischen Komponenten. Mischung von Avantgarde und Effizienz, Garantie einer extrem soliden Maschine, präzis im Schnitt und von höchster Qualität. Die Tafelschere .DIAMOND ist mit einer langen Serie von Standard-Ausstattungen ausgerüstet, doch es ist möglich, sie zu personalisieren, indem je nach Ansprüchen Optionen hinzugefügt werden.

STANDARDAUSSTATTUNG

  • solide monolithische Struktur
  • ein fortschrittliches Hydrauliksystem
  • Zylinder auf einer Achse mit dem Messerhalter-Querträger montiert
  • Niederhalter mit selbstregelndem Druck je nach Schneid-Kraftaufwand
  • der Querträger des Messer auf seiner ganzen Schnittlänge
  • Hinteranschlag mit Zahnstangenantrieb und Linearführung
  • Seitenanschlag, komplett mit einziehbaren Referenzanschlägen und Millimetermaßstab
  • Tisch mit “U”-Profilen und Gleitkugeln
  • Auflagekonsolen mit Gleitkugeln
  • Messer mit zwei Schneidkanten
  • Schneidelinie mit LED-Beleuchtung
  • Numerische Steuerung ESA 625 oder DELEM DAC 360s
  • Automatische Einstellung des Schneidwinkel und der Schneidlänge in Abhängigkeit des Materials und Materialstärke
tafelscheren diamond vicla
messer führung-cesoia-ghigliottina-vicla

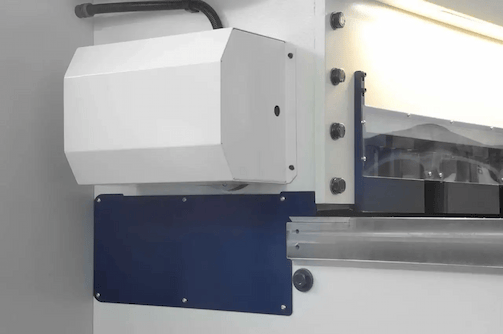

MESSER FÜHRUNG

Um eine ausgezeichnete Schnitt zu garantieren werden die Messer geführt via Messerführungsbacken bestehend auf selbstschmierendem Material Schuhe, montiert auf eine Führung.



SCHNITTSPALTEINSTELLUNG

Entsprechend die geschnitten Materialstärke und Breite, kann Manuel die Schnittspalt sehr einfache Einstellungen werden. Die Vorrichtung auf der Seite der Maschine ermöglicht, eine Einstellung in Zehntelmillimeter Bereich. Es ist möglich, diesen Vorgang mit zu automatisieren nach Material, Materialstärke und Breite.

hinteranschlag und messerträger vicla

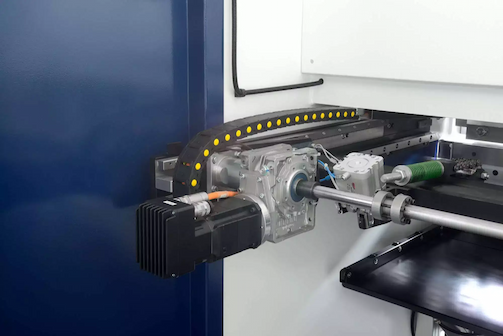

HINTERANSCHLAG UND MESSERTRÄGER

Die Tafelscheren VICLA sind mit einem Hinter-Anschlag ausgestattet, der in einer soliden Struktur gebaut ist und direkt auf den Schultern der Maschine montiert ist, damit eine optimale Wiederholbarkeit durch die Zeit hindurch und eine hohe Präzision in der Positionierung der Achsen garantiert werden kann, ohne dass während der Arbeitszyklen Vibrationen des Produkts spürbar sind. Bei der Tafelschere .DIAMOND ist das Stoßen der Zylinder perfekt auf der Achse mit dem Querträger des Klingenträgers, bei einem ad hoc studierten Winkel geneigt, für eine Kapazität des Beschneidens des Blechs bis zur Mitte und eine geringere Abnützung der Zylinderdichtungen.

Tafelscheren cnc diamond vicla

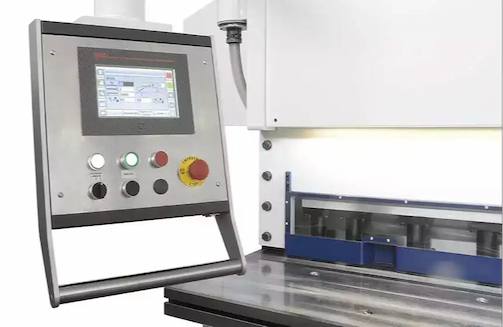

EINFACHE SCHNITTSTELLE

  • Einfache und intuitive Schnittstelle
  • Bildschirm Touch 7”
  • Einstellung der Schnittdaten
  • Automatische Einstellung Schnittwinkel
  • Automatische Einstellung Schnittspalt
  • Anwahl der Funktionen zur Blechhochhaltevorrichtung
  • Rückzugfunktion
  • Materialien-Bibliothek

DIE HAUPTMERKMALE

Die Tafelschere .DIAMOND ist mit einer zusätzlichen hydraulischen Regelung der Zylinder ausgestattet, die auf die Niederhalter. Auf dieses Art regelt sich der notwendige Druck selbst, indem er sich je nach Kraftaufwand, der zum Variieren von Dicke und Resistenz des zu schneidenden Materials erforderlich ist, anpasst.

Damit die Verwendung der Bleche einfacher ist, besteht die Auflagebank aus Druckformen in “U” Form, komplett mit Kugeln. Weiter ist sie mit einem Schwalbenschanz Nut versehen, auf der die Träger und der Winkel befestigt sind.

Ausführlichere informationen

Ein LED-Licht erzeugt einen dünnen Schatten auf dem Schneidlinie, einfach zu individualisieren, dank eines eigens dazu bestimmten Bildschirms aus transparentem Kunststoff, mit dem der Frontalschutz ausgestattet ist.

Ausführlichere informationen

Millimetermaßstab, einziehbare Referenzanschläge und Gleitkugeln ergänzen den Seitenanschlag. Außerdem können für die Ebene und die Stützen Anti-Streif-Bürsten angefordert werden.

Ausführlichere informationen

Der Hinteranschlag während der Schneidphase neigt sich und bewegt sich aus dem Blech nach dem Abstieg der Messer. Dies verhindert eine Beschädigung und übertragen Sie die Lademaßüberschreitungen der Lage, seine Position zu ändern. Auch ist es Unterliegt keinen Spannungen aufgrund der Bewegung der Messerhalter, wie es auf der festen Struktur der Schere befestigt ist.

Ausführlichere informationen

Die Tafelschere .DIAMOND ist mit einem hydraulischen System ausgestattet, das imstande ist, die Arbeit des Betreibers enorm zu vereinfachen und sie in allen Einstellungen zu begünstigen, die zu einer maximalen Schneidqualität notwendig sind. Die deutsche hydraulische Anlage besteht aus Komponenten höchster Qualität und garantiert eine lange Lebensdauer der Maschine, denn dank der Selbstregelung des Drucks sind die verschiedenen Komponenten weniger Beanspruchungen ausgesetzt.

Je nach Art des Materials und Materialstärke regelt die numerische Steuerung ESA 625 oder DELEM DAC 360s den Schnittspalt, den Schneidewinkel und die Schneidelänge automatisch.

Ausführlichere informationen

Tafelscheren massgeschneiderte lösungen diamond vicla

MASSGESCHNEIDERTE LÖSUNGEN

Je nach Bedarf und zu jeder Zeit ist es möglich, der Tafelschere .DIAMOND einige wichtige Optionen hinzuzufügen, welche fähig sind, die Leistungen der Maschine zu erhöhen und stärken. Zu den hauptsächlichen Optionen gehören:

  • Pneumatische Blechhochhaltevorrichtung mit drei Bewegungen
  • Antiverwindungs-System, das dank Hydraulikzylinder die Drehung des Blechs in der Schneidephase verhindert
  • hinterer einziehbarer Hochhalter: pneumatische Vorrichtung, welche den Schnitt von Blechen mit Dimensionen, die die nominale Länge des Anschlagsstopps übersteigen erlaubt.
  • Schrott-Kleinteilbehälter
  • Wärmetauscher
  • Funktion Return to Sender, System, das die Rückkehr des geschnittenen Stücks direkt zum Betreiber vorsieht
  • Dickenmesser
  • Schneidelinien: Automatische Scherensysteme, komplett mit vordere Zuführeirichtung und hintere Förderband (mit dem Ziel zum automatischen Schnitt von Blechteilen).
