Piegatura lamiera:guida alla scelta del sistema di controllo dell'angolo
Sull’onda delle innovazioni Industria 4.0, in VICLA siamo impegnati quotidianamente nell’adozione...
📥Scarica la guida: i metodi di piega con il DATA M
IL CONTROLLO DELL'ANGOLO DATA M

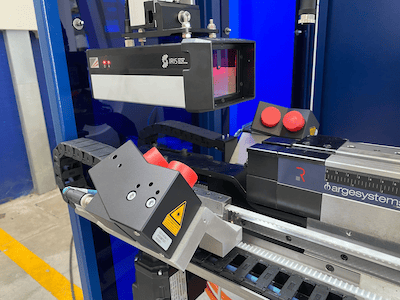

Il controllo DATA M è un tipo di controllo dell'angolo laser, cioè composto da due sensori laser montati su guide lineari che scorrono nella parte posteriore e anteriore del banco della pressa piegatrice.
Rispetto ad altre tipologie, il Data M è una delle soluzioni più efficaci e performanti per la misurazione e il controllo automatico dell'angolo.
Questo dispositivo analizza e corregge l’angolo di piegatura in diversi modi:
- effettuando una misurazione dinamica mentre il pezzo è in piega;
- estrapolando il ritorno elastico e calcolando la correzione sul controllo numerico;
- eseguendo la piegatura in base alla correzione calcolata in precedenza.
- richiede un bordo minimo di lettura pari a 20 mm fuori cava;
- è consigliabile usare una matrice a T;
- richiede un banco speciale per installare le guide lineari.
Quando acquistare un controllo dell'angolo?
Spesso, chi deve acquistare una nuova piegatrice, si trova in dubbio se montare anche un sistema di controllo dell'angolo.
Valutare la necessità di un controllo dell'angolo è un tema complesso e non esiste una risposta univoca per ciascun caso, perché dipende molto dal tipo di lavorazioni e dalle esigenze della singola officina.
In questa guida ti forniamo alcuni esempi di applicazione del controllo dell'angolo, in modo da fornirti una panoramica completa sui vantaggi e i benefici di questo importante optional.
A chi serve il controllo dell'angolo?
Chi sta cercando un nuova pressa piegatrice, deve valutare attentamente tutti gli aspetti tecnici della macchina.
Prima ancora di scegliere la marca, è importante considerare quali sono le proprie esigenze; molto spesso ci si lascia ammaliare dai grandi nomi blasonati, ma non c'è errore peggiore che lasciarsi guidare nella scelta solo dalla notorietà del brand o dal prezzo; spesso si finisce nel tralasciare l'aspetto tecnico.
È di gran lunga più importante, quindi, avere ben chiaro quali sono le necessità di produzione della propria azienda.
Anche nella scelta se acquistare o meno il controllo dell'angolo, è importante farsi almeno due domande:
Che tipo di lavorazioni fai?
Qual è il tuo obiettivo?
Ad esempio, se i tuoi lotti sono sempre diversi e in quantità minime, realizzi prototipi con materiali pregiati, oppure fai lavorazioni che richiedono estrema precisione di piega, dovresti considerare di equipaggiare la piegatrice con un sistema di controllo dell'angolo, meglio ancora se di tipo LAC, come quello installato sulle macchine per lamiera VICLA.
Questo dispositivo non è solo un optional, ma è un vero e proprio alleato indispensabile per determinate lavorazioni, specialmente se il materiale è pregiato e un errore sull’angolo significa dover buttare il pezzo (e i tuoi soldi!).
Molti imprenditori sono titubanti all'idea di utilizzare il controllo dell'angolo, per due ragioni:
- il pregiudizio sull'investimento iniziale, giudicato da molti troppo elevato;
- l'idea errata che il controllo dell'angolo rallenti troppo il lavoro.
Si tratta di dubbi leciti, oppure sono frutto di errori di valutazione iniziale?
"Il controllo dell'angolo costa troppo"
Il controllo dell'angolo LAC è uno strumento molto sofisticato, dotato di vari metodi di piega, gestiti da CNC e richiede una modifica alla macchina per poter essere installato (è necessario infatti un banco speciale per montare le guide).
È normale, quindi, che l'investimento iniziale rispecchi la complessità dell'optional.
Tuttavia, il prezzo del controllo dell'angolo è un parametro del tutto soggettivo e risente di molte considerazioni.
Per esempio, hai mai provato a quantificare il costo del materiale buttato via a causa di errori e sprechi?
Nel calcolo dovresti includere anche l'impatto economico di tutti i ritardi di consegna e le ore del personale perse per colpa di un lavoro sbagliato.
Se non lo hai ancora fatto, ti meraviglierai nello scoprire quante migliaia di euro vengono sprecate per via di errori di piega, distrazioni e sprechi!
Se invece già conosci i costi che stanno pesando sulla tua azienda, sicuramente sei in grado di valutare in maniera più corretta l'ammontare dell'investimento di un controllo dell'angolo.
Pensaci bene: il valore del controllo dell'angolo supera tutti i soldi che hai buttato finora a causa di errori e sprechi di materiale?
"Il controllo dell'angolo rallenta il lavoro"
È vero che il controllo dell'angolo rallenta il processo di piegatura?
Sicuramente il processo di misurazione richiede del tempo che varia a seconda del metodo di piega utilizzato e della complessità del pezzo da eseguire.
Per coloro che fanno fanno lavorazioni di precisione, prototipi, o utilizzano materiale pregiato, ad esempio, l’esecuzione del pezzo corretto al primo tentativo significa abbassare i costi, aumentare la qualità della produzione e ridurre i rischi.
Un altro aspetto importante da considerare è che, oggigiorno, i moderni controlli dell'angolo sono dotati di diversi metodi di piega che consentono di scegliere la funzione più adatta a seconda del tipo di lavorazione.
Ad esempio, se devi eseguire pieghe che hanno lo stesso angolo, puoi impostare il metodo di misurazione in modo tale che corregga tutti gli angoli uguali in base alle rilevazioni fatti sulla prima piega.
Allo stesso modo, se hai già ricavato il ritorno elastico di quel lotto di lamiere, puoi utilizzare una funzione particolare, simile al controllo Real Time, ma molto più veloce.
In sintesi, invece di pensare a quanto il controllo dell'angolo rallenta il lavoro, non sarebbe più utile considerare quanto può aumentare la produttività?
Come si utilizza il controllo dell'angolo?

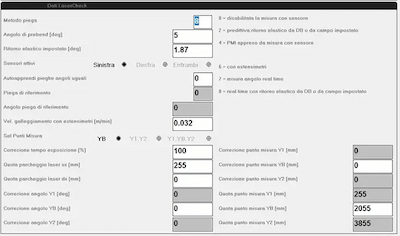

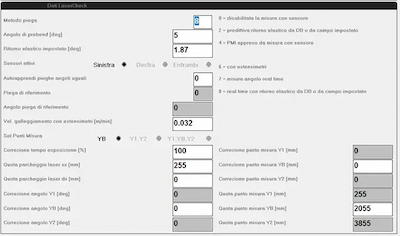

Vediamo quali sono 5 metodi di piega con controllo dell'angolo DATA M che puoi impostare tramite cnc.
- Metodo di Piega ="0" Misura Disabilitata
- Metodo di Piega ="2" Ritorno Elastico da Campo Impostato
- Metodo di Piega ="4" PMI appreso da misura con sensore
- Metodo di Piega ="6" Misura d’Angolo con Strain Gauges
- Metodo di Piega ="7" Misura Real Time
Metodo di Piega ="0" Misura Disabilitata
Non si tratta di un vero e proprio programma di piega con controllo dell’angolo, in quanto questa funziona implica la disattivazione del controllo.
Tuttavia, è una funzione che si rivela molto utile se usata insieme alle funzioni di Autoapprendimento di Angoli Uguali e Piega di Riferimento.
Metodo di Piega ="2" Ritorno Elastico da Campo Impostato
Si tratta di un metodo veloce e preciso del controllo dell’angolo che consente di piegare il pezzo conoscendo a priori il ritorno elastico del materiale.
Metodo di Piega ="4" PMI appreso da misura con sensore
Questa funzione consente di utilizzare le misure rilevate precedentemente tramite misurazione manuale o con Misura Real Time.
Metodo di Piega ="6 Misura d’Angolo con Strain Gauges
La piega viene effettuata tramite l’ausilio di un sistema di correzione delle flessioni strutturali delle spalle che opera tramite l’ausilio di due estensimetri montati sulle spalle.
Metodo di Piega ="7" Misura Real Time
Questo è il metodo classico, quello più sicuro ma con ciclo piega più lungo.
Scopri degli esempi pratici di applicazione dei metodi di piega con controllo dell'angolo.
