Scopri il funzionamento delle presse piegatrici CNC

Una pressa piegatrice CNC è una macchina moderna per la piegatura della lamiera. Le presse piegatrici moderne sono operate e controllate da un computer che aiuta a impostare rapidamente le specifiche di un lavoro ed eseguire cicli di produzione in base alle diverse esigenze, sia a breve che a lungo termine.

Il ruolo chiave delle presse piegatrici CNC nella produzione

Le presse piegatrici CNC sono macchine altamente versatili in grado di gestire un'ampia gamma di attività di lavorazione dei metalli. La loro programmabilità consente un controllo preciso delle operazioni di piegatura, garantendo risultati accurati e ripetibili. Da semplici pieghe a geometrie complesse, queste macchine possono elaborare in modo efficiente vari materiali, tra cui acciaio, alluminio e acciaio inossidabile. Questa versatilità rende le presse piegatrici CNC indispensabili nei settori che richiedono componenti metallici personalizzati di alta qualità.

Tipologie di Presse Piegatrici CNC

Presse Piegatrici Idrauliche

Le presse piegatrici idrauliche, note per la loro precisione e potenza, utilizzano cilindri oleodinamici per controllare il processo di piegatura. Pur offrendo prestazioni superiori, possono essere complesse da mantenere e avere costi operativi più elevati.

Le presse piegatrici idrauliche CNC automatizzano molte funzioni, migliorando l'efficienza e la precisione. Le presse piegatrici idrauliche sincronizzate, una versione più avanzata, utilizzano due cilindri indipendenti per un controllo preciso e una maggiore versatilità.

Presse Piegatrici Elettriche

Le presse piegatrici elettriche sono una tecnologia più recente, offrendo velocità, ripetibilità ed efficienza energetica. Tuttavia, possono avere limitazioni in termini di capacità di forza e versatilità rispetto alle presse piegatrici idrauliche.

Le presse piegatrici servo, un tipo di pressa piegatrice elettrica, utilizzano servomotori per un controllo preciso e un funzionamento più silenzioso. Sono adatte per applicazioni che richiedono alta precisione e bassi livelli di rumore.

Presse Piegatrici Ibride

Le presse piegatrici ibride combinano i migliori aspetti delle presse piegatrici idrauliche ed elettriche, offrendo prestazioni eccezionali. VICLA, leader nella tecnologia ibrida, fornisce macchine con:

• Precisione microscopica: garantisce pieghe coerenti e accurate.
• Efficienza energetica: risparmio energetico fino al 78% rispetto alle tradizionali presse piegatrici idrauliche.
• Versatilità: gestisce una gamma più ampia di applicazioni rispetto alle presse piegatrici elettriche.

Considerazioni Chiave:

• Capacità di forza: le presse piegatrici idrauliche offrono generalmente una forza maggiore rispetto alle opzioni elettriche.
• Versatilità: le presse piegatrici ibride sono più versatili delle presse piegatrici elettriche.
• Manutenzione: Le presse piegatrici idrauliche richiedono più manutenzione a causa dei loro sistemi complessi.
• Efficienza energetica: Le presse piegatrici elettriche e ibride sono più efficienti dal punto di vista energetico rispetto alle tradizionali presse piegatrici idrauliche.
• Rumorosità: Le presse piegatrici elettriche, in particolare le presse piegatrici servo, sono generalmente più silenziose delle presse piegatrici idrauliche.

Pressa Piegatrice CNC: Componenti Principali

Traversa

Chiamata anche trave, è la parte mobile su cui sono installati i punzoni. Si muove verticalmente lungo l'asse Y ed è posizionato tramite controllo numerico in posizioni specifiche in base all'operazione da eseguire. Ci sono assi indipendenti Y1 e Y2 che regolano il possibile squilibrio della macchina.

Banco

È la parte fissa sotto la trave dove sono installate le matrici. Può contenere un sistema di bombatura (bombatura idraulica, meccanica o bombatura adattiva) per compensare la deformazione della traversa, specialmente in macchine di due metri/6' di larghezza e oltre. Tale sistema può essere trovato in diverse versioni che abbracciano diverse filosofie di progettazione tra i produttori o sono basate su specifici tipi o famiglie di macchine. Ottimi risultati sono possibili attraverso l'uso di un sistema di crowning idraulico. In questo caso, un certo numero di cilindri ad alta pressione e bassa portata sono inseriti nel banco della macchina per compensare la deformazione del telaio durante la fase di pressatura, producendo una controforza dal basso.

Spalle laterali

Le spalle laterali definiscono la larghezza del telaio della macchina. Ad esempio, le macchine con idraulica sincronizzata hanno quasi sempre uno spazio, chiamato gola, in modo che una lamiera più larga della distanza tra le spalle o le colonne possa essere inserita nel telaio della macchina.

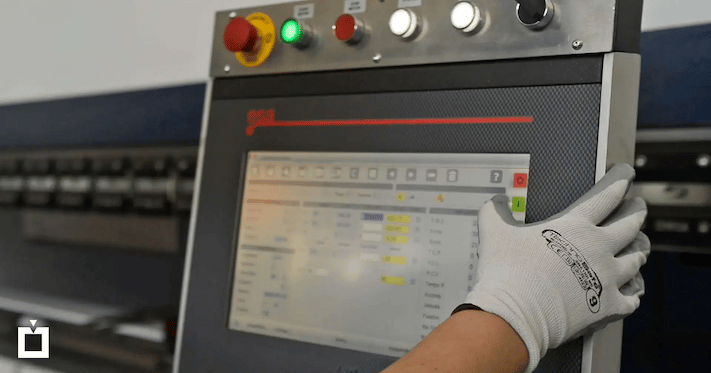

Riferimenti posteriore

Questo dispositivo assicura che il pieghe sia posizionato correttamente nella parte da produrre. Di solito consiste in una trave su cui sono montati due o più "fermi a dita" .

Assi:

• • x: "avanti e indietro", imposta la lunghezza del pieghe (languetta) dal centro della matrice alla punta delle dita.
  • r: "su e giù", regola l'altezza dei fermi/dita per consentire alle dita di raggiungere meglio la parte e in modo che possano essere montate matrici di diversa altezza.
  • z: "sinistra e destra", regola la posizione del fermo/i sulla tavola, per garantire che le dita posteriori siano nella corretta posizione di supporto verso il punzone e la matrice.

Che cos'è un controllo numerico cnc per presse piegatrici

In una piegatrice CNC, tutte le componenti meccaniche della piegatrice sono integrate con il controllo numerico, che è responsabile dell’impostazione dei parametri di piega. I parametri più importanti nel processo di piegatura sono:

1. spessore della lamiera;
2. dimensioni della lamiera;
3. angolo di piegatura.

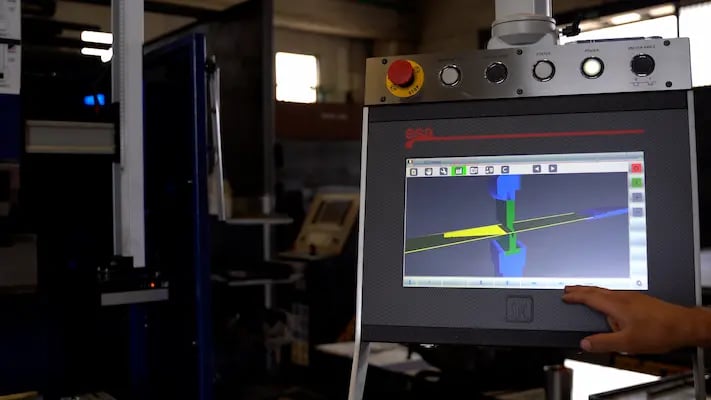

Uno dei tanti vantaggi del controllo numerico risiede nella possibilità di effettuare delle simulazioni di piega, durante la quale la macchina verifica se ci sono eventuali collisioni o sovraccarichi.

Quali sono i vantaggi dell'utilizzo di una pressa piegatrice con controllo numerico?
Sono molti i benefici che ottieni dalla programmazione con il controllo numerico sulle presse piegatrici cnc:

• Velocità
• Precisione
• Ripetibilità
• Adattabilità
• Flessibilità
• Agilità

Le principali tipologie di controllo numerico ESA

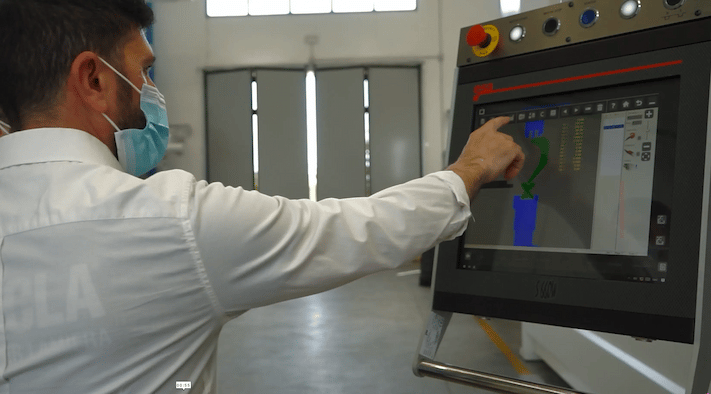

Controllo numerico ESA 650 o ESA 660

Questa versione, completa di grafica a colori e funzione multilingua, permette il calcolo automatico del PMI in funzione del tipo di utensile e dell’angolo richiesto, oltre al calcolo automatico della forza di piega.

Le opzioni di ottimizzazione includono sequenza di piega ottimale e visualizzazioni delle eventuali collisioni nella sequenza proposta dall’operatore, effettuando inoltre verifiche di anti collisioni tra gli assi e la matrice in fase automatica.

Controllo numerico ESA 675

È dotato di superschermo ultra-large 21” LCD HD Multitouch a colori e PC Windows integrato, che consente di aprire disegni in pdf o in altro formato direttamente a bordo macchina. Inoltre, consente la gestione ottimale di tutti i Cad-Cam 3D. È dotato di RAM di 8 Gb, 4 porte USB 2.0 + 4 porte USB 3.0.

Controllo numerico Delem

Si tratta di un controllo Numerico Touch Screen dall’uso semplice e intuitivo, con un elevato livello di funzionalità e un ambiente grafico user-friendly e moderno. È disponibile con schermi di diversa grandezza e con funzionalità personalizzate in base alle tue esigenze.

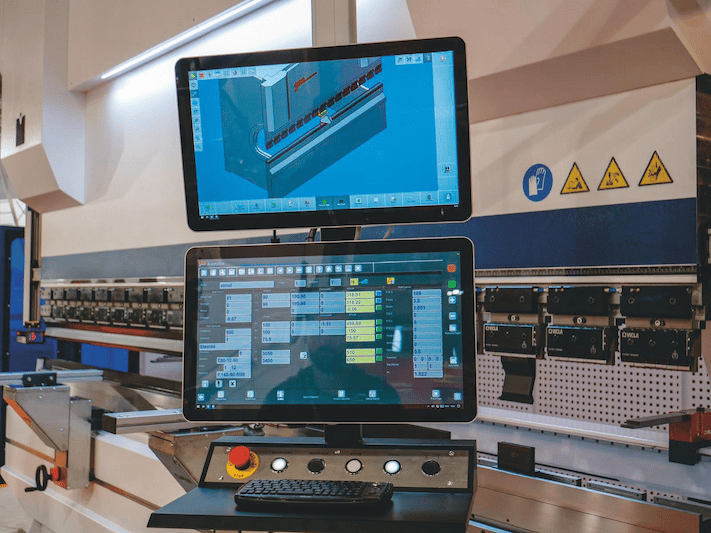

Programmazione per presse piegatrici: la gestione dei progetti 3D

Le presse piegatrici moderne possono essere dotate di un software di programmazione per la preparazione e la lavorazione di progetti 3D che garantisce molteplici vantaggi.

Il software di programmazione disponibile sulla macchine per lamiera VICLA, ad esempio, garantisce la massima efficienza nella selezione degli utensili basata sul raggio di piega, la forza massima della pressa piegatrice, il controllo collisioni e la disponibilità di differenti tipologie di utensili e frazionature.

Inoltre è in grado di riconoscere e gestire automaticamente la piega schiacciata grazie alla definizione degli angoli di pre-piega e le contropieghe interne, calcolando la sequenza di piega migliore, evitando collisioni e tenendo in considerazione la disponibilità delle frazionature e delle scarpette.

Sebbene la gestione automatica trovi quasi sempre una soluzione, l’operatore ha anche la possibilità di intervenire manualmente e modificare i dati impostati dal software.

Per il posizionamento dei riscontri, il software disponibile sulle presse piegatrici VICLA fornisce opzioni di controllo automatico e manuale del registro posteriore, grazie alla simulazione 3D che consente di visualizzare tutti gli elementi in movimento, compresi gli utensili, il pezzo da piegare e la struttura della macchina.

Il software fornisce infine il report dell’attrezzaggio completo, dalle sequenza di piega in 3D, comprendendo informazioni dettagliate piega per piega. Il report può essere stampato o visualizzato direttamente sul controllo numerico.

Automazione e Robotica

L'automazione e la robotica stanno svolgendo un ruolo sempre più importante nelle operazioni delle presse piegatrici CNC.

L'automazione della piegatura della lamiera ha fatto notevoli progressi negli ultimi anni. I robot collaborativi (cobot) e i robot antropomorfi hanno rivoluzionato il settore, sostituendo i tradizionali robot cartesiani. Queste soluzioni automatizzate non solo accelerano il processo di piegatura, ma riducono anche gli errori umani.

I vantaggi delle celle di piegatura automatizzate includono:

• Maggiore efficienza: Cicli di piegatura più rapidi e riduzione dei tempi di fermo macchina.
• Qualità migliorata: Riduzione degli errori umani e risultati più consistenti.
• Ergonomia: Allevia gli operatori da compiti ripetitivi.

VICLA ha sviluppato soluzioni avanzate per celle di piegatura automatizzate. Queste soluzioni possono aiutarti a ottimizzare il tuo processo produttivo e migliorare il tuo risultato netto.

Per saperne di più su come le soluzioni di piegatura robotizzata possono trasformare la tua fabbricazione di lamiera, leggi la nostra guida completa "Piegatura robotizzata: vantaggi e limiti".

Con il continuo progresso della tecnologia, possiamo aspettarci di vedere livelli ancora più elevati di automazione e robotica nelle applicazioni delle presse piegatrici CNC.

Ora che conosci cos'è e come funziona una pressa piegatrice cnc, scopri anche tutto quello che devi sapere sulla pressopiegatura: scarica ora il nostro manuale pdf gratuito.
