Cos'è e come funziona una pressa piegatrice ibrida per lamiera

Una pressa piegatrice per lamiera moderna è una macchina che ha conosciuto un’evoluzione incredibile negli ultimi 30 anni: dalle prime piegatrici meccaniche, alle idrauliche, alle elettriche, fino ad arrivare alle presse piegatrici ibride. Se sei curioso di scoprire di più sulla storia e l'evoluzione di questa macchina per lamiera, ti consigliamo di leggere l'articolo che abbiamo scritto.

Dalle piegatrici meccaniche alle piegatrici ibride: come è cambiata la lavorazione della lamiera

Il settore della lavorazione della lamiera sta evolvendo e con esso la richiesta di macchine piegatrici sempre più performanti, in grado di ridurre i costi di gestione e realizzare pezzi perfetti al primo colpo.

Da sempre attenta alle esigenze del mercato Vicla ha scelto di muoversi su due binari: da un lato, la personalizzazione di ogni macchina, cucita su misura del cliente; dall’altra, sull’efficienza della tecnologia ibrida applicata alla piegatura che ad oggi continua ad essere la soluzione più performante sul mercato in termini di flessibilità, risparmio energetico e performance produttive.

Nel contesto attuale, in cui l’attenzione alla sostenibilità e la necessità di ottimizzare i processi produttivi sono diktat sempre più imperativi per le aziende, le piegatrici ibride Vicla sono la soluzione innovativa che combina prestazioni superiori e una significativa riduzione dei consumi.

Sebbene la struttura di base non sia cambiata molto, il vero fulcro dell’innovazione ibrida ruota attorno all’integrazione di nuove soluzioni tecnologiche per aumentare l’efficienza – in termini di precisione e velocità – e al contempo ridurre gli sprechi – di energia, di materiale e di tempo.

La piegatrice ibrida è quindi la naturale evoluzione della pressa piegatrice idraulica e raggiunge livelli prestazionali impensabili fino a poco tempo fa. Oggi cercheremo di capire come funziona e che differenza c’è rispetto a una sincronizzata idraulica e ad una piegatrice elettrica.

Come funziona una piegatrice ibrida?

La piegatrice ibrida SUPERIOR di VICLA è una macchina ad alte prestazioni, che racchiude in sé il meglio della tecnologia idraulica, unita a una gestione elettronica eccellente.

Rispetto a una piegatrice idraulica convenzionale, la piegatrice .SUPERIOR si distingue per l’elevato efficientamento energetico, che consente di risparmiare fino al 78% di corrente elettrica.

Ciò è possibile grazie a uno specifico sistema idraulico, progettato e studiato per garantire consumi ridotti e per impiegare minori quantità di olio rispetto ad una macchina convenzionale.

Sul mercato esistono diverse tipologie di piegatrici ibride, ma non sono tutte uguali. Alcuni costruttori e rivenditori, infatti, definiscono “ibrida” anche una piegatrice che monta semplicemente un inverter. Si tratta di una forzatura di significato che non appartiene alla filosofia di VICLA.

Caratteristiche di una presse piegatrice ibrida

L’innovazione tecnologica di una vera piegatrice ibrida ruota attorno a un impianto idraulico specifico, che, nel caso del modello ibrido di serie di casa VICLA, comprende un circuito idraulico doppio completamente indipendente, ciascuno dotato di un proprio serbatoio, motore, pompa e inverter.

La separazione funzionale dei due cilindri permette un controllo ottimizzato in funzione del carico necessario per ogni cilindro; inoltre permette di ottenere un’efficienza dal punto di vista energetico.

Si tratta di un sistema capace di minimizzare l’usura della macchina concentrando tutta la sua efficienza e bilanciando automaticamente la pressione di lavoro esclusivamente sul lato che è utilizzato durante la piegatura di quel pezzo specifico.

Il modello ibrido per eccellenza: Superior Hybrid Plus

Un ulteriore livello di performance è fornito dal modello Hybrid Plus: il sistema si compone di un motore brushless per ciascun cilindro, capace di fornire elevate forze ed alte velocità di spostamento. Si tratta di un sistema ancora più compatto e composto da motore e pompa in presa diretta, installati direttamente sui cilindri. con un piping notevolmente ridotto.

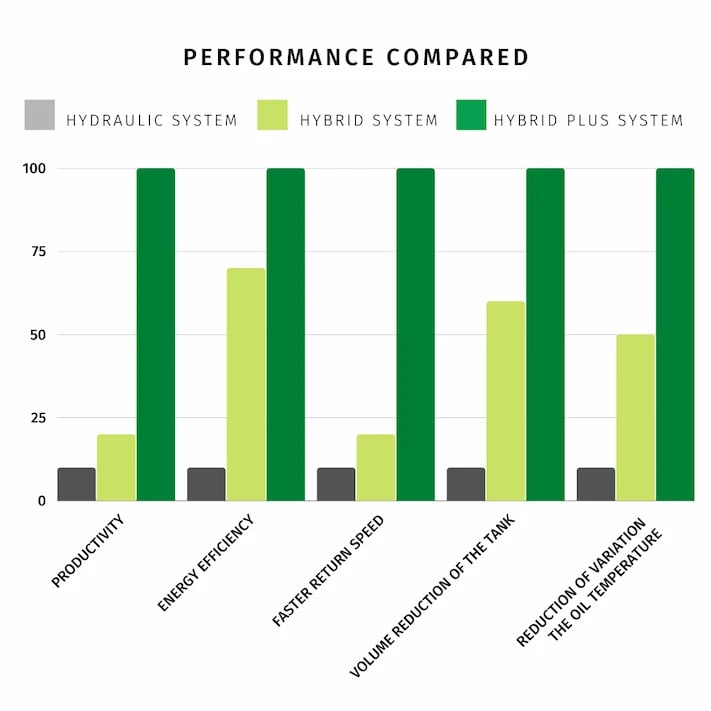

I vantaggi della piegatrice ibrida: dati a confronto

I vantaggi della tecnologia ibrida non si fermano al risparmio energetico - già di per sé un beneficio che vale l’investimento - ma includono anche:

• elevata precisione di piega;

• cicli di lavoro più rapidi;

• maggiore ripetibilità nel tempo.

-%50 di olio idraulico rispetto a una piegatrice idraulica

Grazie alla presenza di due potenti motori brushless si ottiene una gestione fluida ed estremamente precisa del movimento della traversa.

Gli utensili superiori deformano i pezzi con estrema precisione e ripetibilità, gli spostamenti raggiungono precisioni millesimali per una esperienza di piegatura completamente nuova. Quante volte, se le pieghe dei pezzi non sono costanti nei gradi, si punta il dito esclusivamente al materiale? Ebbene, con il sistema ibrido Vicla emergono tutti i limiti delle macchine che abbiamo sempre usato.

Avere finalmente a disposizione un punto morto inferiore calibrato al millesimo rende tutto molto più semplice ed è proprio così che la produttività aumenta. I motori brushless, veloci e precisi, sono direttamente collegati a due piccole camere d'olio.

Questo significa che la macchina dotata del nuovo sistema ibrido Vicla ha un'idraulica molto più snella ed efficace. L'olio utilizzato per azionare la traversa è in quantità molto minore rispetto ad una pressa idraulica tradizionale.

Il risultato è in maggiore precisione non risentendo il sistema ibrido Vicla delle escursioni termiche come succede invece alle macchine tradizionali. In piegatura una macchina precisa è senza dubbio il miglior mezzo per aumentare la velocità di esecuzione dei pezzi.

Minore consumo e impatto ambientale

In una pressa idraulica tradizionale una pompa di grandi dimensioni rimane attiva costantemente, che la macchina stia piegando o meno. Si assiste in questo modo ad una dissipazione di energia e di calore molto elevati e totalmente inutili.

Con il sistema ibrido Vicla il consumo è strettamente legato al reale utilizzo della macchina (la quale consuma solo quando è in attività). I motori elettrici brushless muovono la traversa (consumando energia) solo all'azionamento del pedale, per il resto sono spenti.

Ciò significa il consumo della pressa piegatrice è a livelli minimi ogni qualvolta ci sia la necessità di cambiare utensili, programmare il controllo e durante tutta la grande quantità di fasi che non prevedono il movimento della traversa.

Un altro aspetto che rende veramente green il sistema ibrido Vicla è la minore quantità di olio utilizzata rispetto ad una pressa idraulica tradizionale. I costi di sostituzione e smaltimento si riducono drasticamente, in altre parole: più risparmio e meno impatto ambientale.

Tutti vantaggi che si traducono in una maggiore efficienza del sistema produttivo e nella realizzazione di prodotti finiti perfetti. In una parola: qualità. Non solo in termini di stabilità della struttura e precisione di piega ma anche di risparmio energetico e riduzione al minimo di sostanze inquinanti.

Hybrid System

La pressa piegatrice ibrida .Superior è dotata di un innovativo sistema ibrido di serie, senza variazione di prezzo rispetto a una macchina convenzionale, capace di garantire un eccezionale risparmio energetico e una notevole riduzione del consumo di olii grazie anche all’impiego di un doppio serbatoio.

I risultati in numeri di questa innovazione tecnologica sono un risparmio energetico di ben il 78%, una considerevole riduzione olii (es.: 2X40 litri - pressa 110 t), un incremento della produttività del 20%, una riduzione del limite per la risalita del 20%, l’abbassamento del 50% della temperatura dell’olio, il rischio di perdite ridotte del 70%, la riduzione del volume del serbatoio del 50% e un processo di installazione più semplice e veloce del 50%. Con l’Hybrid System di VICLA si registra inoltre una riduzione del 60% del sistema di tubazioni (piping).

Hybrid System Plus

L’Hybrid System è una dotazione di serie presente nella configurazione standard della pressa piegatrice .SUPERIOR che, a seconda delle esigenze di produzione, offre un’estrema flessibilità anche nell’aggiunta di optional e soluzioni su misura. Come l’Hybrid System Plus: il sistema che spinge la riduzione dei consumi al 78% rispetto a una macchina convenzionale e di ben il 23% in più rispetto allo stesso Hybrid System montato di serie.

Sistemi di controllo in tempo reale per posizionamenti sempre precisi e pieghe lineari

Un altro degli aspetti interessanti di una pressa piegatrice ibrida, risiede nella possibilità di dotarte la macchina di dispositivi per il controllo di piega in tempo reale, come il controllo dell'angolo, il dispositivo di bombatura attiva e il sistema di compensazione delle flessioni delle spalle.

Controllo delle flessioni delle spalle

A questo proposito, VICLA ha brevettato il proprio dispositivo FLEX, capace di controllare le flessioni strutturali delle spalle e nello stesso tempo di mantenere la stessa profondità di piega, a prescindere dalla lunghezza del foglio lamiera. Queste flessioni vengono chiamate in gergo "sbadiglio" e altro non sono se non la tendenza della macchina ad "aprirsi" nella zona dell'incavo.

FLEX è un sistema davvero unico perché ne sono dotate solo macchine di segmenti top, ennesimo elemento in più in termini di rapporto qualità/prezzo a favore delle macchine a marchio VICLA.

Bombatura adattiva

Ulteriore punto di forza è la dotazione nella configurazione standard della .SUPERIOR di un sistema di bombatura attiva, una soluzione altamente flessibile capace di ottimizzare al massimo l’intero sistema di produzione, di garantire inoltre una straordinaria stabilità della struttura e precisione di piega e di rispondere adeguatamente alle sollecitazioni meccaniche.

Il dispositivo di bombatura adattiva Clever consente il calcolo delle correzioni dell’angolo di piega in tempo reale, senza la necessità dell’intervento dell’operatore e anche su materiali non uniformi. La bombatura attiva è quindi molto più performante della bombatura automatica, ovvero quel sistema che si basa su dati preimpostati. In questo articolo, spieghiamo quali sono i sistemi di bombatura più utilizzati in pressopiegatura.

Controllo dell'angolo

Per migliorare il risultato di piega e gestire al meglio il ritorno elastico, ovvero la tendenza della lamiera a ritornare alla sua forma originaria, esistono diverse soluzioni. In passato si suggeriva di utilizzare la tecnica dell'overbending; questa tecnica rimane sempre valida, ma oggigiorno sono stati sviluppati dei sistemi che aiutano a calcolare e correggere automaticamente l'angolo di piegatura.

Uno di questi è il controllo dell'angolo. In commercio ne esistono di molti tipi e se vuoi approfondirne il funzionamento ti consigliamo di leggere la guida "Piegatura lamiera: i sistemi di controllo dell'angolo"

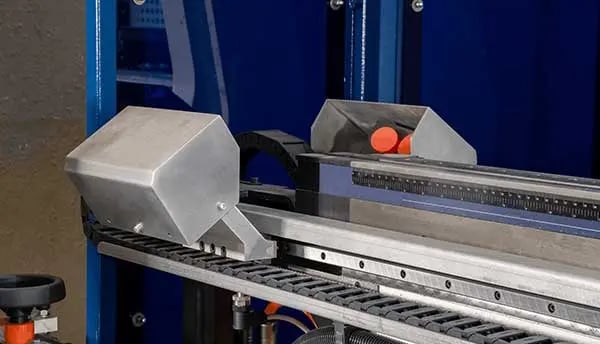

Il sistema utilizzato nelle presse piegatrici modello Superior è il controllo dell'angolo Data M. Questo sistema prevede una coppia di lettori laser che scorrono sul banco e misurano l'angolo di piegatura. Dispone di otto programmi diversi di misura in base alla necessità di lavorazione. Ad esempio, è possibile impostare il programma in modo che misuri in tempo reale le correzioni su una lamiera di prova, per poi applicare i risultati ottenuti su tutte le pieghe successive. In questo modo si ottimizza il ciclo, velocizzando il processo di piegatura.

Nella competizione che il mercato impone, innovare non è più un’opzione bensì una scelta obbligata. E Vicla propone di innovare tramite il suo sistema ibrido, offrendo prestazioni mai viste, nuovi livelli di produttività, precisione e risparmio.
