Narzędzia do Prasy Krawędziowej: Czym Są i Jak Konfigurować Prasę Krawędziową

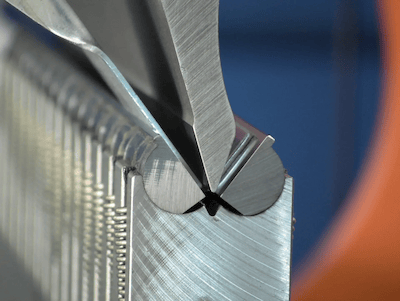

Narzędzia do prasy krawędziowej składają się z tłoków i matryc, które są używane do formowania blach w pożądane kształty. Tłok jest górnym narzędziem, które naciska na materiał, podczas gdy matryca jest dolnym narzędziem, które podtrzymuje materiał podczas procesu gięcia.

Czym jest prasa krawędziowa?

Prasa krawędziowa jest maszyną używaną do gięcia blach w różne kształty. Składa się z górnego belki (tłoka), który porusza się pionowo, i dolnego belki (matrycy), która pozostaje stacjonarna. Blacha jest umieszczana między dwoma belkami, a tłok jest dociskany, aby zgiąć materiał. Istnieje kilka rodzajów pras krawędziowych: mechaniczne prasy krawędziowe, hydrauliczne prasy krawędziowe, hybrydowe prasy krawędziowe, prasy krawędziowe CNC, prasy krawędziowe rotacyjne. Przeczytaj nasz kompleksowy przewodnik, który wyjaśnia każdy rodzaj prasy krawędziowej.

Wybór Odpowiednich Narzędzi do Prasy Krawędziowej

Wybór odpowiednich narzędzi do prasy krawędziowej jest kluczowy dla osiągnięcia dokładnych i wydajnych wyników. Oto kilka kluczowych czynników do rozważenia:

• Rodzaj materiału: grubość, wytrzymałość i plastyczność materiału będą determinować najlepsze opcje narzędzi.
• Kąt gięcia: pożądany kąt gięcia będzie wpływał na wybór kształtów tłoka i matrycy.
• Promień gięcia: promień gięcia wpłynie na wymagania dotyczące narzędzi.
• Konfiguracja narzędzi: rozważ czynniki takie jak otwory matrycy V, profile tłoków i materiały narzędzi.
• Nośność prasy krawędziowej: upewnij się, że Twoje narzędzia są zgodne z nośnością Twojej prasy krawędziowej.

Materiał Narzędzi do Prasy Krawędziowej?

Narzędzia do prasy krawędziowej są zwykle wykonane z utwardzonych stali narzędziowych lub materiałów węglika. Materiały te oferują doskonałą odporność na zużycie, wytrzymałość i odporność na ciepło, co czyni je odpowiednimi do wymagających zastosowań gięcia.

Konfiguracja Narzędzi do Prasy Krawędziowej

Odpowiednia konfiguracja narzędzi do prasy krawędziowej jest niezbędna do dokładnej i bezpiecznej pracy. Postępuj zgodnie z następującymi ogólnymi wytycznymi:

• Czystość: Upewnij się, że narzędzia i łóżko prasy krawędziowej są czyste, aby zapobiec zarysowaniom i zabrudzeniom, które mogą wpływać na proces gięcia.
• Wyrównanie: Dokładnie wyrównaj tłok i matrycę, aby zapewnić prawidłowy kontakt z materiałem.
• Zaciskanie: Zabezpiecz narzędzia na miejscu za pomocą odpowiednich mechanizmów zaciskowych.
• Regulacja tonażu: Ustaw tonaż prasy krawędziowej zgodnie z wymaganiami materiału i gięcia.
• Kontrole bezpieczeństwa: Przeprowadź kontrole bezpieczeństwa przed uruchomieniem prasy krawędziowej, aby zapewnić prawidłową konfigurację i zapobiec wypadkom.

Dodatkowe Rozważania

Ważne jest przeprowadzenie prawidłowej konserwacji narzędzi: regularna konserwacja, w tym czyszczenie, smarowanie i kontrola, jest niezbędna do przedłużenia żywotności narzędzi i zapewnienia optymalnej wydajności. Jeśli interesują Cię te tematy, przygotowaliśmy wytyczne dotyczące prawidłowej konserwacji prasy krawędziowej.

Rodzaje Narzędzi Górnych: Tłoki

Tłoki są narzędziami mocowanymi do tłocznika za pomocą różnych systemów mocujących. Tłoki są zasadniczo ostrzami, które opuszczają się z góry na blachę podczas gięcia, śledząc linię gięcia i tym samym określając późniejszą wysokość zakładki.

Mogą być one klasyfikowane na podstawie ich charakterystyk, które następnie powiedzą nam, czy narzędzie jest odpowiednie do wykonania gięcia. Charakterystyki mechaniczne i wymiarowe są zawsze znajdowane w katalogu i są często stemplowane na przedniej stronie tłoka.

• Kod produktu: nazwa przypisana przez producenta; składa się z szeregu liczb, które dostarczają informacji mechanicznych i wymiarowych o tłoku.
• Stopnie: pochylenie między powierzchniami bezpośrednio przylegającymi do promienia końcówki. Wizualnie pokazują one już, czy tłok jest zaprojektowany do wykonywania gięć bliższych niż 90°. Najczęstsze są te o kącie 90° (specyficzne dla tłoczenia), 88° (doskonałe do głębokiego tłoczenia), 85°, 60°, 35°, 30°. Te ostatnie są często nazywane narzędziami igłowymi, aby podkreślić ich bardzo spiczasty kształt. Są one używane do typowych gięć powietrznych i do wykonywania operacji gięcia-ściskania.
• Wysokość: wysokość użytkowa, która w normie europejskiej jest równa całkowitej wysokości minus 30 mm mocowania do pośrednika. Narzędzia o większej wysokości pozwalają na dobre wykorzystanie przy tworzeniu głębokich skrzynek.
• Promień: promień końcówki tłoka i wizualnie pokazuje nam, do jakiego rodzaju użytku został zaprojektowany. Ogólnie rzecz biorąc, większy promień sugeruje użycie do grubszych materiałów lub do gięcia cienkiej blachy, ale z bardzo dużymi promieniami gięcia. Niektóre narzędzia mają płaską końcówkę i mają specyficzne zastosowania, na przykład, jeśli płaski odcinek wierzchołka jest dość długi, w gięciach podwiniętych (kalandrowanie) dużych grubości.
• Obciążenie: maksymalna siła gięcia, na jaką mogą być poddawane tłoki, granica, po przekroczeniu której zaczyna się ryzyko nieodwracalnych deformacji lub złamania. Te znane jako łabędzia szyja, najczęściej odpowiednie do ciasnych i kolejnych gięć, mogą rzadko mieć maksymalne obciążenia porównywalne do tych narzędzi prostych, z prostego geometrycznego powodu.

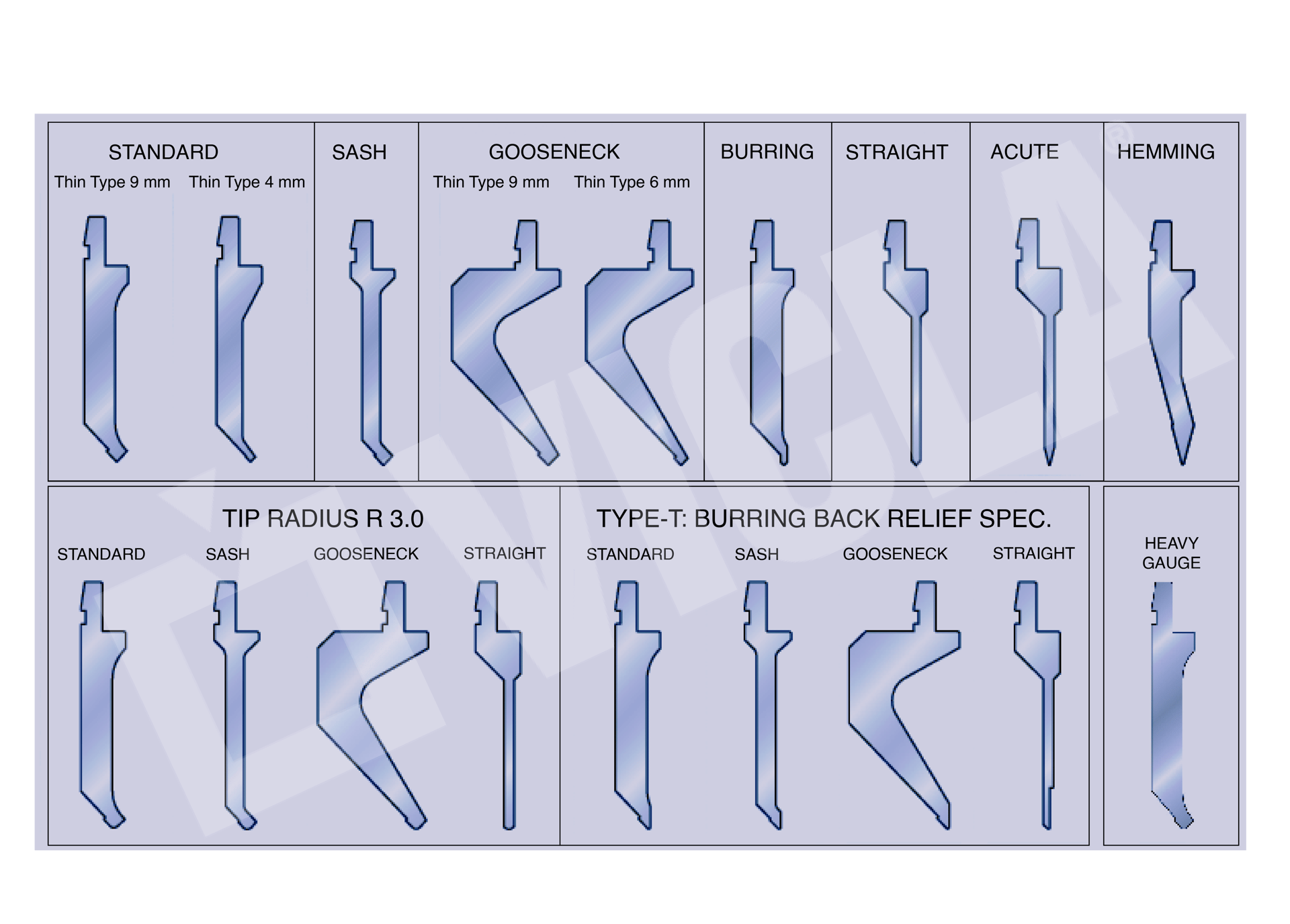

Jak Wybrać Stemple do Prasy Krawędziowe

Dostępne są różne typy stemple do różnych zadań. Wybór tłoka powinien nastąpić dopiero po poznaniu podstaw każdego typu tłoka do prasy krawędziowej. Te różne tłoki to:

Standardowy stemple

Najczęściej stosowanym narzędziem do prasy krawędziowej. Jego grube ciało i wąska końcówka generują wysoki tonaż, odpowiedni do gięcia grubszych materiałów. Wewnętrzna strona ma lekką krzywiznę wklęsłą z płaskimi zewnętrzami, umożliwiając krótsze składanie zakładki.

Stemple o ostrym kącie

Używaj tłoków o ostrych kątach do bardzo krótkich gięć, zwykle 30° lub mniej. Mogą one również obsługiwać większe kąty, takie jak 60°. Tłoki te mają ostrą końcówkę i ogólnie masywne ciało.

Stemple wąski

Stemple wąskie są równomiernie cienkie na całej długości. Pasują do ciasnych przestrzeni, gdzie inne tłoki mogą nie pasować. Są również znane jako tłoki mieczowe. Typowe zastosowanie to zamykanie profili kwadratowych lub pudełkowych.

Stemple ramowy

Stemple ramowe mają wąskie ciało i skośną końcówkę, która wygina się do wewnątrz. Są one idealne do tworzenia gięć wokół narożników, takich jak ościeżnice drzwi i ramy okienne.

Stemplełabędzi szyi

Stemple łabędziej szyi są używane do aplikacji znaczników i tworzenia profili w kształcie litery U. Ich wyjątkowy kształt zapobiega kolizji nóg obrabianego przedmiotu z narzędziami. Tłoki łabędziej szyi są podobne, ale słabsze ze względu na niespodtrzymywaną linię siły.

Tłok joggle

Stemple joggle są specjalnymi narzędziami do wykonywania gięć wokół narożników. Ich cieńszy profil jest idealny do tworzenia gięć w kształcie litery S. Są one mniej powszechne i używane do niszowych zastosowań.

Stemple z zaokrąglonym wierzchołkiem

Stemple z zaokrąglonym wierzchołkiem mają zaokrągloną końcówkę zamiast ostrej. Tworzy to gięcie w kształcie litery U zamiast ostrego kształtu V. Są one często używane z matrycą w kształcie litery U do zaokrąglonych narożników.

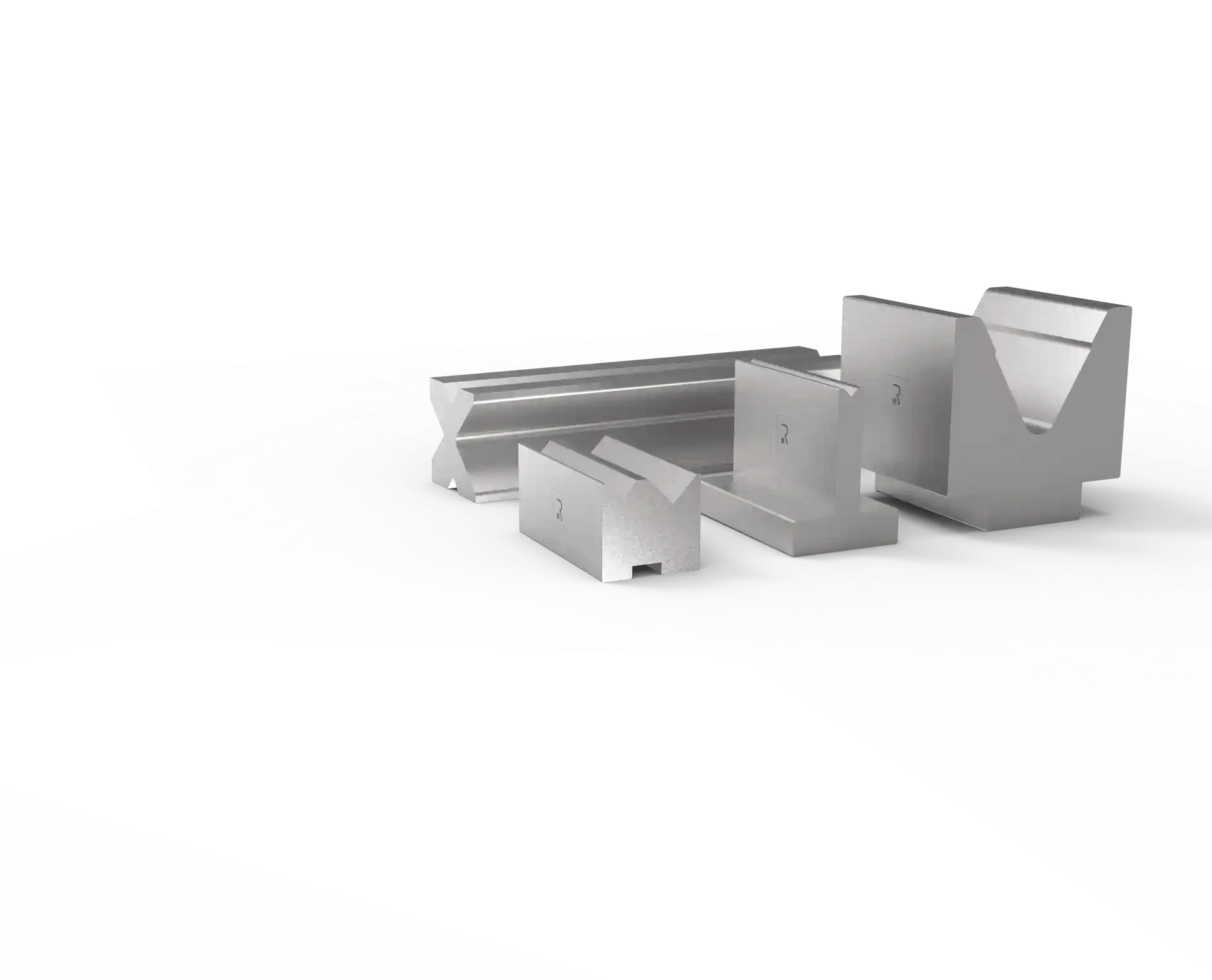

Rodzaje Narzędzi Dolnych: Matryce

Matryce są dolnymi narzędziami przymocowanymi do stołu prasy krawędziowej. Są dostępne w różnych kształtach i rozmiarach, ale większość ma otwór w kształcie litery V. Typowe kąty otwarcia V wahają się od 90° (do tłoczenia) do 30°.

Wielokrotne matryce oferują wszechstronność, umożliwiając gięcie różnych grubości bez zmiany narzędzi. Mogą jednak być ograniczone pod względem wysokości, zwłaszcza w przypadku elementów w kształcie litery Z o ciasnych gięciach.

Matryce T są inną opcją. Mają one pojedynczy otwór w kształcie litery V, ale oferują większą elastyczność pod względem wymiarów. Dzięki trochę doświadczenia można wizualnie ocenić przydatność matrycy do określonej aplikacji gięcia.

Matryce można klasyfikować na podstawie:

• Kodu produktu: unikatowy identyfikator dla każdej matrycy, przypisany przez producenta.
• Stopni: kąt otworu w kształcie litery V w matrycy, określający maksymalny kąt gięcia.
• Promień: promień zaokrąglonych narożników litery V, wpływający na jakość gięcia.

Matryca V

Pojedyncza matryca V ma wnękę w kształcie litery V. Są one najczęstszą matrycą do prasy krawędziowej ze względu na ich wszechstronność. Otwarcie matrycy V powinno być idealnie osiem razy większe niż grubość materiału.

Dwustronne samocentrujące matryce V

These dies have two parallel V-shaped cavities, streamlining the bending process. You can change bend angles without retooling.

Matryca wielokrotna V

Matryce wielokrotne V mają wiele wnęk V, oferując różne opcje gięcia. Obrót matrycy pozwala na zmianę kątów gięcia lub grubości materiału.

Matryce gofrowane

Matryce gofrowane tworzą wzór gofrowany na blachach. Są one używane do określonych zastosowań wymagających tekstury powierzchni.

Matryce spłaszczające i podwijające

Matryce te składają i spłaszczają całą długość zakładki w ostrym kącie gięcia. Są dostępne w stylach sprężynowych i w kształcie litery U.

Matryce do formowania kanałów

Matryce do formowania kanałów tworzą kanał w kształcie litery U w jednym przejściu, zamiast tradycyjnego dwuprzebiegowego procesu przy użyciu matryc V.

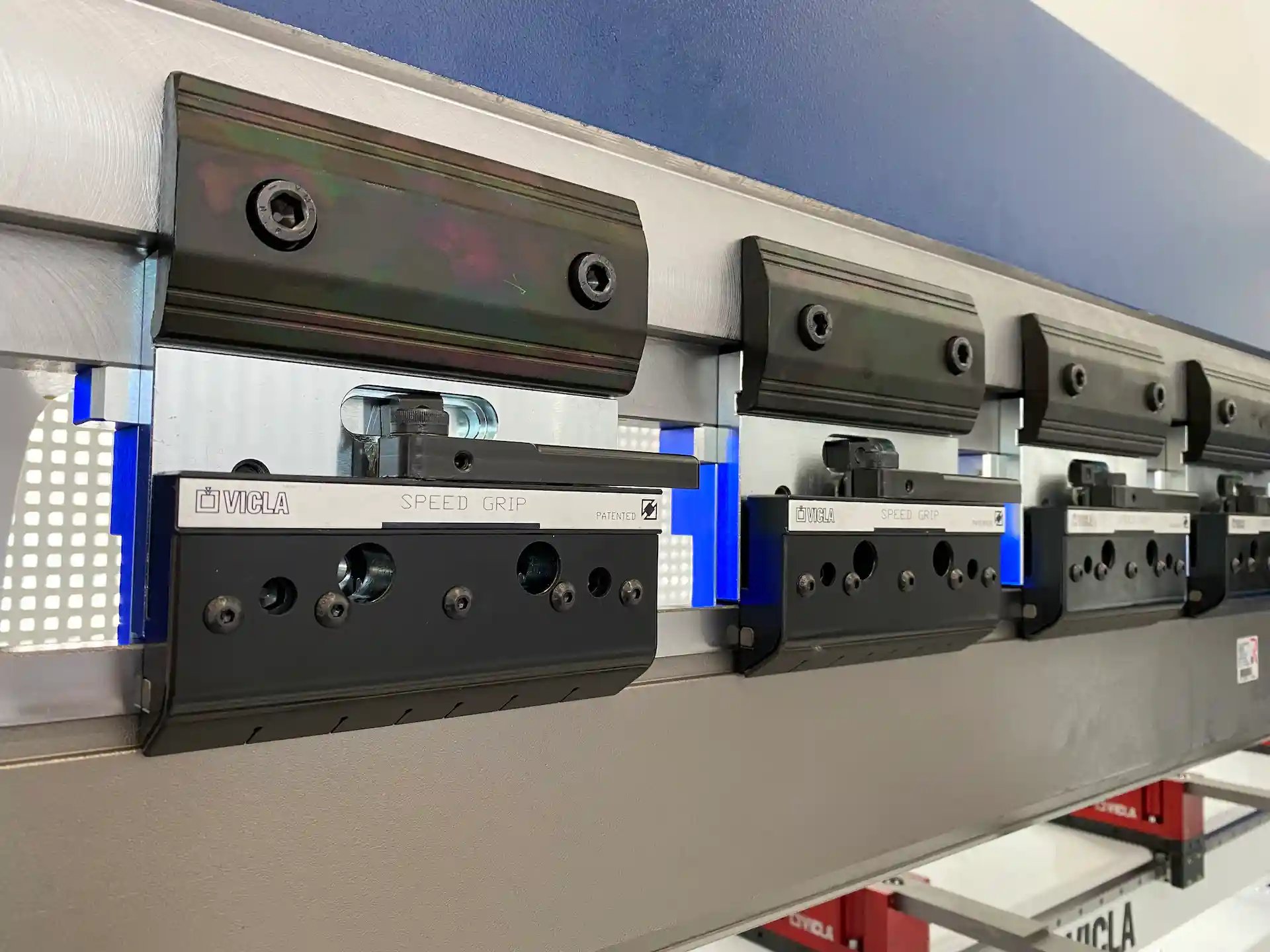

Systemy mocowania narzędzi

Wybierając narzędzia do prasy krawędziowej, należy wziąć pod uwagę system mocowania. System mocowania znacząco wpływa na czas ustawiania maszyny. Podsumowaliśmy 7 wskazówek dotyczących optymalizacji konfiguracji prasy krawędziowej.

Rodzaje systemów mocowania narzędzi

Systemy mocowania narzędzi można klasyfikować według ich typu mocowania, takiego jak Promecam (europejski) lub WILA. Górne i dolne zaciski narzędzi mogą również różnić się technologią mocowania: ręczne, półautomatyczne, hydrauliczne lub pneumatyczne.

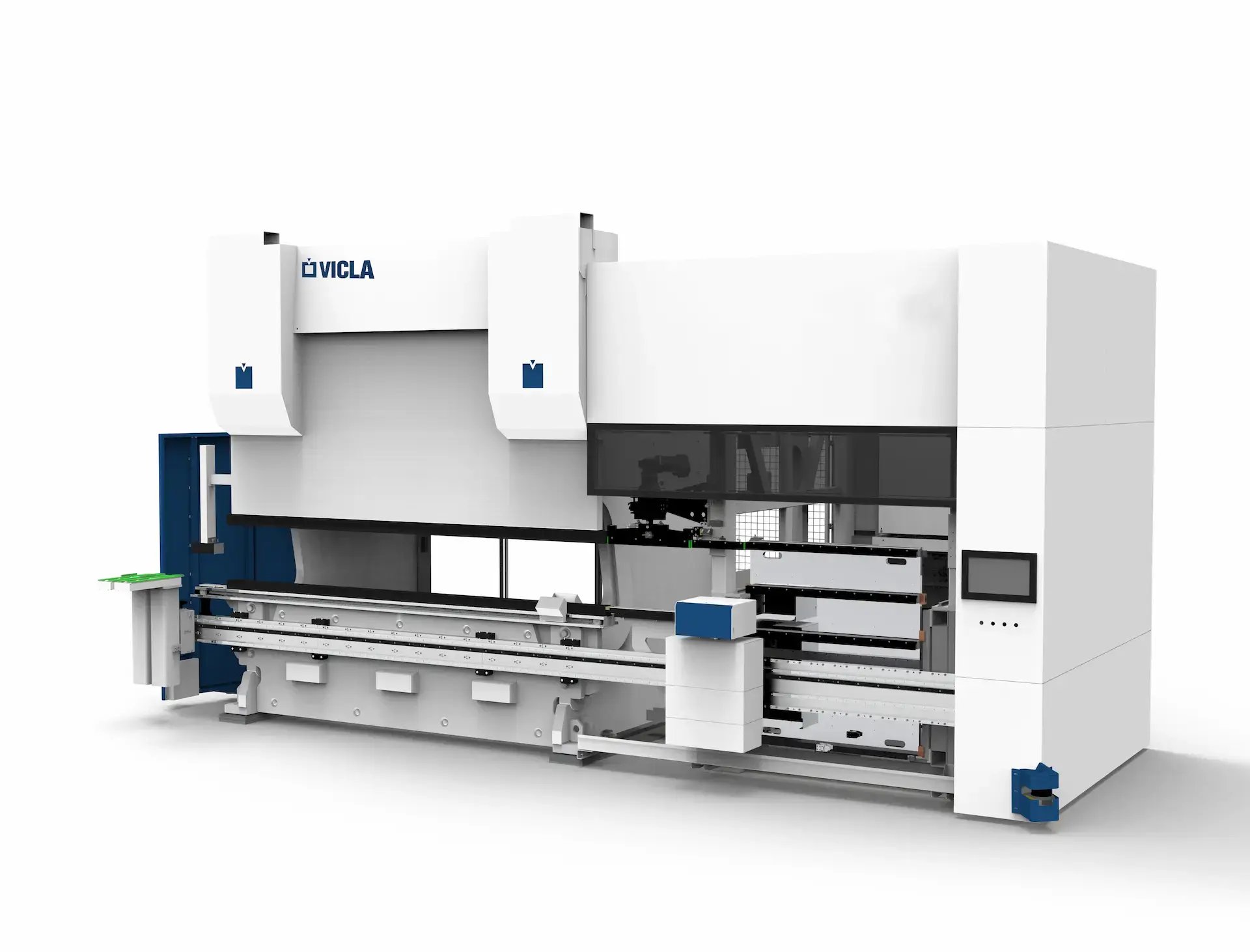

Przechowywanie Narzędzi do Prasy Krawędziowej

Ładowanie i rozładowywanie narzędzi do prasy krawędziowej jest czasochłonne. Automatyczna wymiana narzędzi VICLA skraca czas ustawiania nawet pięciokrotnie. Dowiedz się więcej o automatycznych wymiennikach narzędzi: czym są, jak działają i jakie mają korzyści.
