Ładowanie i rozładowywanie narzędzi do prasy krawędziowej

Jednym z największych wyzwań w branży obróbki blach jest minimalizacja przestojów między kolejnymi procesami produkcyjnymi. VICLA znalazła na to rozwiązanie, tworząc innowacyjny Automatyczny Zmiennik Narzędzi ATC, specjalnie zaprojektowany do obsługi pras krawędziowych. Dzięki ATC, wymiana narzędzi odbywa się szybko i automatycznie, co znacznie skraca czas przygotowania produkcji i zwiększa wydajność.

VICLA ATC Zmiennik Narzędzi: Efektywne Przechowywanie, Załadunek i Rozładunek Narzędzi

Zaprojektowany, aby usprawnić interfejs między prasami krawędziowymi a systemem magazynowania, VICLA Automatyczny Zmiennik Narzędzi zapewnia szybkie, bezwysiłkowe i bezpieczne przechowywanie, załadunek i rozładunek wszystkich rozmiarów stempli i matryc

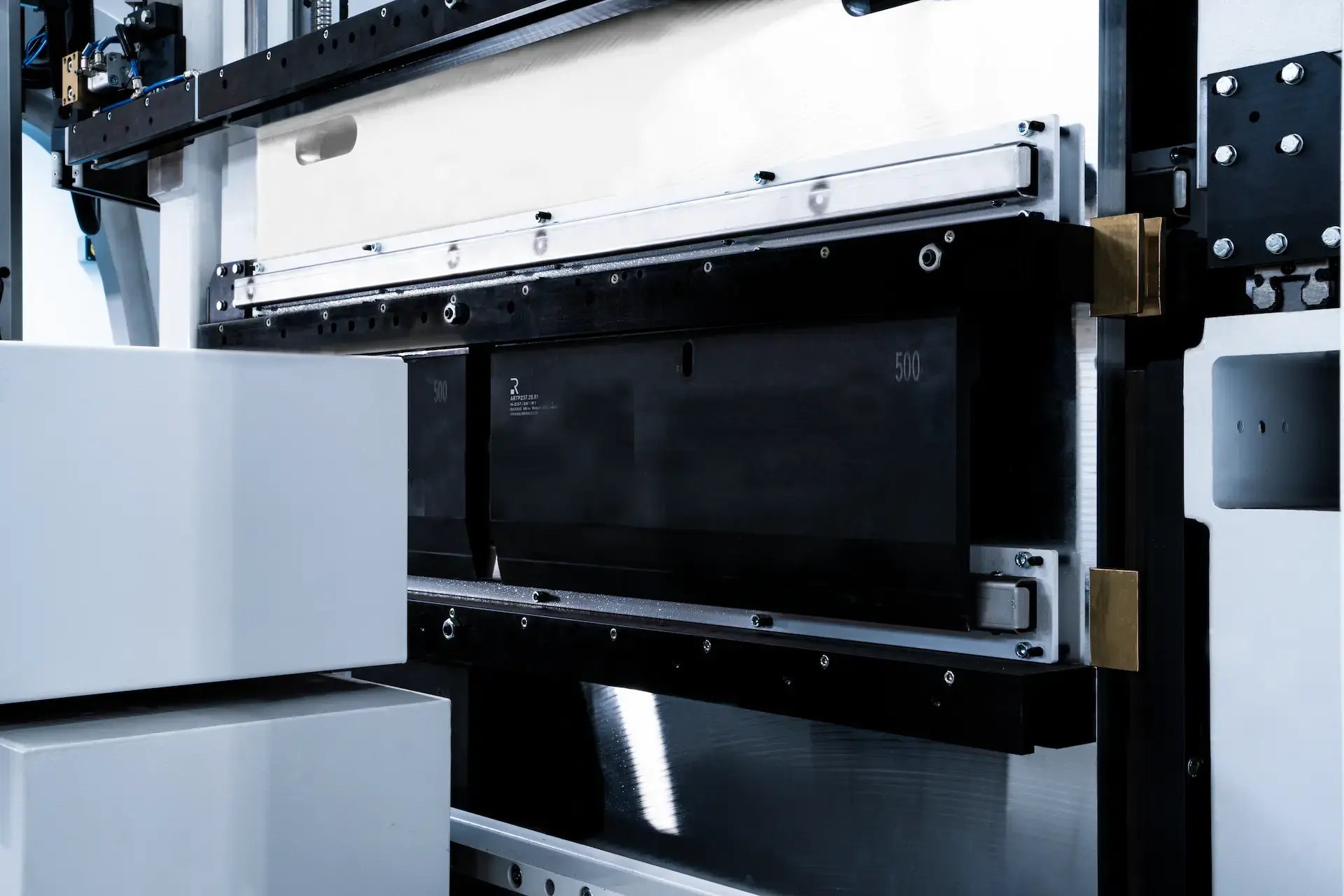

Ładowanie i rozładowywanie narzędzi do prasy krawędziowejKluczowe cechy Automatycznego Zmiennika Narzędzi:

  • Modularna konstrukcja: Łatwo dostosowywalna do każdej konfiguracji prasy krawędziowej i wymagań użytkowych.
  • Skalowalność: Możliwość zwiększenia pojemności magazynowej poprzez dodanie dodatkowych modułów w miarę potrzeb.
  • Wszechstronne opcje: Dostępne w modelach z podwójnym wejściem oraz w rozmiarach XXL dla dużych i ciężkich pras krawędziowych.
  • Kompleksowe zarządzanie narzędziami: Efektywne przechowywanie i zarządzanie nie tylko stemplami i matrycami, ale także specjalnymi narzędziami jak stoły do gięcia.

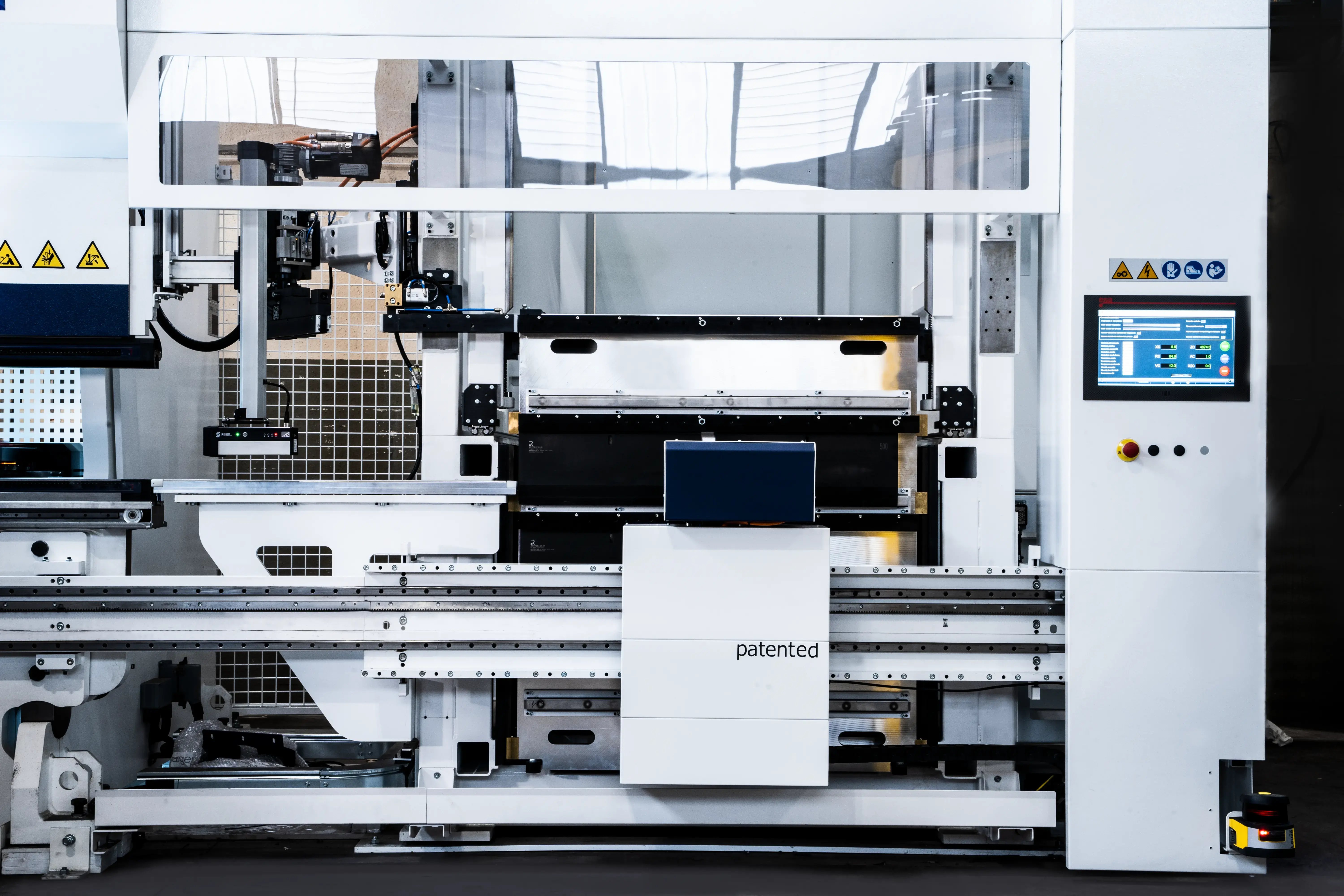

Press Brake Tool Storage Loading & Unloading

Kluczowe aspekty automatycznego załadunku i rozładunku stempli i matryc

System ten jest dostosowywalny i projektowany na miarę według wymagań klienta; skraca czas przygotowania o 4 lub 5 razy w porównaniu do standardowej operacji ręcznej i automatycznie wykonuje nawet najbardziej skomplikowane operacje, obsługując zestawy narzędzi do otwarcia V do 1-3/4” oraz narzędzia do trzymania prętów.

Górne narzędzia mogą być również obracane o 180 stopni. System umożliwia również użycie systemów mocowania Promecam lub WILA.

Automatyzacja obejmuje wszystko, w tym operacje wstępne. Jednym z bardziej interesujących aspektów jest programowanie przez biuro techniczne: system CAD/CAM przetwarza plik trójwymiarowy, tworzy najlepszy cykl gięcia i wysyła program do maszyny, która jest automatycznie wyposażana, przywołując sekwencję gięcia bezpośrednio na ekranie sterowania numerycznego. Wszystkie dane dotyczące narzędzi i obróbki są automatycznie zapisywane na końcu pracy i eksportowane do zarządzania dla analizy kluczowych danych 4.0.

Zalety:

  • Skrócenie czasu ustawiania
  • Zwiększenie produktywności
  • Konfigurowalna konfiguracja
  • Wszechstronne i zautomatyzowane programowanie
  • Proste i intuicyjne użytkowanie
  • Obsługa skomplikowanych ustawień

Ładowanie i rozładowywanie narzędzi do prasy krawędziowejUstaw dwie prasy krawędziowe jednocześnie

System VICLA ATC - Pojedynczy lub Podwójny - został zaprojektowany, aby zautomatyzować i przyspieszyć ustawianie, co pozwala na efektywną produkcję małych partii. System łączy jedną lub dwie hybrydowe prasy krawędziowe z automatycznym zmiennikiem narzędzi, co umożliwia wiele konfiguracji narzędzi, skracając czas ustawiania o 4 lub 5 razy w porównaniu do standardowej operacji manualnej.

Głównym elementem systemu jest kompaktowy wózek, który pełni rolę robota zmieniającego narzędzia, umieszczając zestawy narzędziowe, z otwarciem V do 1-3/4”, w systemach mocowania górnej i dolnej belki. Ten wózek pobiera i wymienia narzędzia w magazynie narzędzi, który może pomieścić do 60 metrów matryc i stempli. Narzędzia mogą być używane w ustawieniach manualnych lub robotycznych. Górne narzędzia mogą być również obracane o 180 stopni.

Programowanie offline

Jedną z wielu zalet automatycznego zmiennika narzędzi VICLA jest możliwość programowania offline. System CAD/CAM przetwarza plik trójwymiarowy, tworzy najlepszą sekwencję gięcia i wysyła program do maszyny, która jest automatycznie wyposażona i wywołuje sekwencję gięcia bezpośrednio na ekranie sterowania numerycznego.

Wszystkie dane dotyczące narzędzi i obróbki są automatycznie zapisywane na końcu pracy i eksportowane do systemu zarządzania w celu analizy danych.

Potrzebujesz więcej informacji?

Jeśli chcesz zoptymalizować zarządzanie narzędziami do pras krawędziowych lub masz konkretne pytania, nie wahaj się z nami skontaktować. Pobierz naszą broszurę lub złóż zapytanie ofertowe online.
